الأنظمة الهيدروليكية هي الأبطال المجهولون في العديد من الصناعات، حيث تعمل على تشغيل كل شيء بدءًا من معدات البناء وحتى آلات التصنيع. وفي قلب هذه الأنظمة يوجد عنصر حاسم: الطويق الهيدروليكي. باعتباري موردًا متخصصًا للحلقات الهيدروليكية، فقد شهدت بنفسي أهمية فهم كيفية عمل هذه الأجزاء الصغيرة والقوية. في هذه المدونة، سوف آخذك في رحلة عبر الأعمال الداخلية للحلقات الهيدروليكية، واستكشاف تصميمها ووظيفتها والدور الرئيسي الذي تلعبه في ضمان كفاءة وموثوقية الأنظمة الهيدروليكية.
أساسيات الحلقات الهيدروليكية

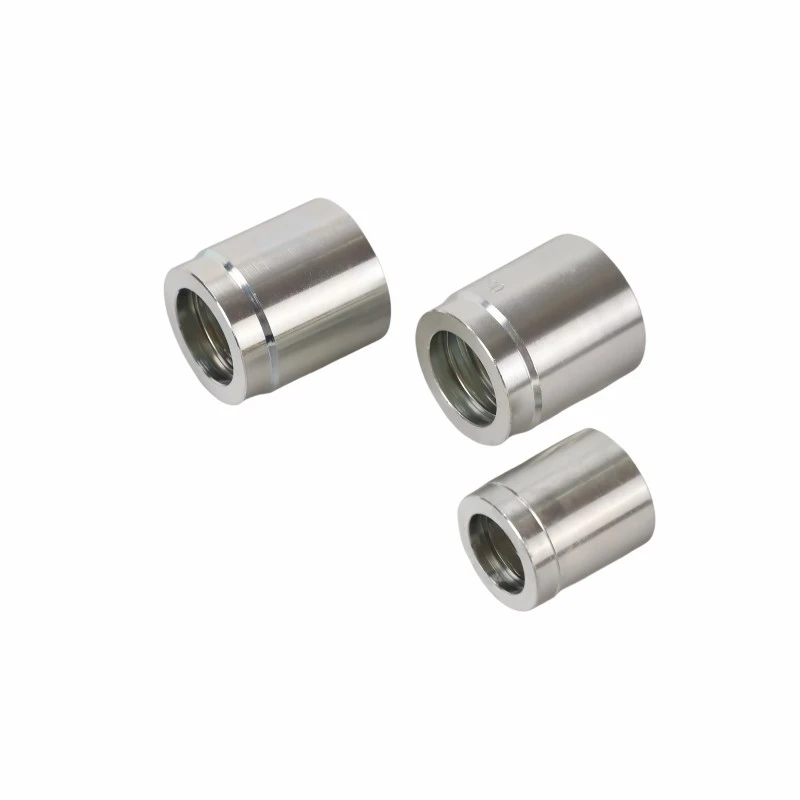

قبل الخوض في تفاصيل كيفية عمل الحلقات الهيدروليكية، من الضروري أن نفهم ما هي. الطويق الهيدروليكي عبارة عن تركيب أسطواني صغير يستخدم لتأمين الخرطوم الهيدروليكي إلى التركيب الهيدروليكي، مثلمقبس خرطوم هيدروليكيأو اقتران. إنه بمثابة موصل ميكانيكي، مما يخلق ختمًا محكمًا يمنع تسرب السوائل ويحافظ على سلامة النظام الهيدروليكي.
التصميم والبناء
تصنع الحلقات الهيدروليكية عادةً من مواد عالية القوة مثل الفولاذ أو الفولاذ المقاوم للصدأ أو النحاس. يتم اختيار هذه المواد لمتانتها، ومقاومتها للتآكل، وقدرتها على تحمل الضغوط العالية والقوى التي تواجهها في التطبيقات الهيدروليكية.
تم تصميم تصميم الطويق الهيدروليكي بعناية لتوفير اتصال آمن وموثوق. تتميز معظم الحلقات بشكل مدبب، بقطر أكبر في أحد الأطراف وقطر أصغر في الطرف الآخر. يسمح هذا التصميم المستدق للحلقة بإمساك الخرطوم الهيدروليكي بإحكام عند ضغطه على التركيب، مما يخلق ختمًا مانعًا للتسرب.
بالإضافة إلى الشكل المستدق، قد تحتوي الحلقات الهيدروليكية أيضًا على ميزات أخرى لتحسين أدائها. على سبيل المثال، تحتوي بعض الحلقات على مسننات أو نتوءات على السطح الداخلي، مما يساعد على الإمساك بالخرطوم بشكل أكثر أمانًا ويمنعه من الانزلاق خارج التركيب. قد يكون لدى الآخرين طلاء خاص أو تشطيب لتحسين مقاومة التآكل أو تقليل الاحتكاك.
كيف تعمل الحلقات الهيدروليكية
يعتمد تشغيل الطويق الهيدروليكي على مبدأ الضغط الميكانيكي. عندما يتم إدخال خرطوم هيدروليكي في أحد التركيبات، يتم وضع الطويق فوق الخرطوم ثم يتم ضغطه على التركيب باستخدام أداة العقص. تطبق أداة العقص قدرًا كبيرًا من القوة على الحلقة، مما يؤدي إلى تشوهها وإمساك الخرطوم بإحكام.
عندما يتم ضغط الطويق، فإنه يخلق ختمًا محكمًا بين الخرطوم والتركيب. يمنع هذا الختم تسرب السوائل من النظام الهيدروليكي، مما يضمن عمل النظام بكفاءة وأمان. يساعد الضغط أيضًا على منع الخرطوم من الانسحاب من التركيب تحت الضغط، مما قد يتسبب في فشل كارثي.
يعد مقدار الضغط المطبق على الطويق أمرًا بالغ الأهمية لأدائه. إذا كان الضغط منخفضًا جدًا، فقد لا يمسك الطويق بالخرطوم بإحكام كافٍ، مما يؤدي إلى حدوث تسرب. من ناحية أخرى، إذا كان الضغط مرتفعًا جدًا، فقد يؤدي الطويق إلى إتلاف الخرطوم، مما يقلل من عمره الافتراضي ويزيد من خطر الفشل.
للتأكد من صحة الضغط، من المهم استخدام أداة العقص الصحيحة واتباع تعليمات الشركة المصنعة بعناية. يوفر معظم موردي الحلقات الهيدروليكية مواصفات مفصلة للتجعيد لمنتجاتهم، والتي تشمل قطر التجعيد الموصى به وقوة التجعيد وطريقة التجعيد.
أنواع الحلقات الهيدروليكية
هناك عدة أنواع مختلفة من الحلقات الهيدروليكية المتاحة، كل منها مصمم لتطبيقات ومتطلبات محددة. بعض الأنواع الأكثر شيوعًا تشمل:
- الحلقات ذات العضة الواحدة:تحتوي هذه الحلقات على قسم واحد مدبب يمسك الخرطوم عند ضغطه. يتم استخدامها عادةً في تطبيقات الضغط المنخفض أو عندما يتطلب الأمر حلاً بسيطًا وفعالاً من حيث التكلفة.
- الحلقات ذات العضة المزدوجة:تحتوي الحلقات مزدوجة العض على قسمين مدببين يمسكان الخرطوم في نقاط مختلفة، مما يوفر اتصالاً أكثر أمانًا وموثوقية. يتم استخدامها بشكل شائع في تطبيقات الضغط العالي أو عندما يكون الختم المانع للتسرب أمرًا بالغ الأهمية.
- بوابة 4 أسلاك الطويق الهيدروليكي:تم تصميم هذا النوع من الطويق خصيصًا للاستخدام مع الخراطيم الهيدروليكية المضفرة بأربعة أسلاك. يتميز بتصميم فريد يسمح له بإمساك الخرطوم بإحكام دون الإضرار بالأسلاك، مما يضمن اتصالاً قويًا وموثوقًا.
- كم خرطوم هيدروليكي:غلاف الخرطوم الهيدروليكي هو نوع من الطويق الذي يستخدم لحماية الخرطوم الهيدروليكي من التلف. عادة ما يكون مصنوعًا من مادة مرنة مثل المطاط أو البلاستيك ويتم وضعه فوق الخرطوم قبل إدخاله في التركيب.
فوائد استخدام الحلقات الهيدروليكية
يوفر استخدام الحلقات الهيدروليكية في النظام الهيدروليكي العديد من الفوائد، بما في ذلك:
- منع التسرب:تعمل الحلقات الهيدروليكية على إنشاء إغلاق محكم بين الخرطوم والتركيب، مما يمنع السائل من التسرب خارج النظام. وهذا يساعد على ضمان كفاءة وموثوقية النظام ويقلل من مخاطر التلوث البيئي.
- تعزيز السلامة:يعد الاتصال الآمن بين الخرطوم والتركيب أمرًا ضروريًا لسلامة النظام الهيدروليكي. تساعد الحلقات الهيدروليكية على منع الخرطوم من الانسحاب من التركيب تحت الضغط، مما قد يسبب موقفًا خطيرًا.
- متانة:الحلقات الهيدروليكية مصنوعة من مواد عالية القوة مصممة لتحمل الضغوط العالية والقوى التي تواجهها التطبيقات الهيدروليكية. وهذا يجعلها متينة وتدوم طويلاً، مما يقلل الحاجة إلى الاستبدال المتكرر.
- سهلة التركيب:الحلقات الهيدروليكية سهلة التركيب نسبيًا، خاصة عند استخدام أداة العقص المناسبة. وهذا يجعلها حلاً مناسبًا وفعالاً من حيث التكلفة لصيانة وإصلاح النظام الهيدروليكي.
اختيار الطويق الهيدروليكي الصحيح
عند اختيار الطويق الهيدروليكي لتطبيقك، من المهم مراعاة عدة عوامل، بما في ذلك:
- حجم الخرطوم:سيحدد حجم الخرطوم الهيدروليكي حجم الطويق الذي تحتاجه. تأكد من اختيار حلقة متوافقة مع قطر وسمك جدار خرطومك.
- تصنيف الضغط:يجب أن يتطابق تصنيف ضغط الطويق مع الحد الأقصى للضغط في النظام الهيدروليكي الخاص بك. قد يؤدي استخدام حلقة ذات معدل ضغط منخفض إلى حدوث تسرب أو فشل.
- مادة:يجب اختيار مادة الطويق بناءً على التطبيق والبيئة التي سيتم استخدامها فيها. على سبيل المثال، تعتبر الحلقات المصنوعة من الفولاذ المقاوم للصدأ مثالية للتطبيقات التي تكون فيها مقاومة التآكل مهمة.
- نوع الاتصال:هناك عدة أنواع مختلفة من الوصلات الهيدروليكية المتاحة، بما في ذلك الوصلات المستقيمة والكوعية والوصلات المحملة. تأكد من اختيار حلقة متوافقة مع نوع الاتصال الذي تحتاجه.
خاتمة
تعتبر الحلقات الهيدروليكية مكونًا أساسيًا في أي نظام هيدروليكي، مما يوفر اتصالاً آمنًا وموثوقًا بين الخرطوم والتركيب. من خلال فهم كيفية عمل الحلقات الهيدروليكية واختيار الحلقة المناسبة لتطبيقك، يمكنك ضمان كفاءة النظام الهيدروليكي الخاص بك وموثوقيته وسلامته.
باعتباري موردًا للحلقات الهيدروليكية، فأنا ملتزم بتقديم منتجات عالية الجودة وخدمة عملاء ممتازة. إذا كانت لديك أي أسئلة حول الحلقات الهيدروليكية أو كنت بحاجة إلى مساعدة في اختيار الحلقة المناسبة لتطبيقك، فلا تتردد في الاتصال بي. أنا هنا لمساعدتك في العثور على الحل الأفضل لاحتياجات النظام الهيدروليكي لديك.
مراجع
- "دليل التركيبات الهيدروليكية،" شركة باركر هانفين
- "تصميم وصيانة الأنظمة الهيدروليكية"، شركة إيتون
- “تكنولوجيا الطاقة الموائعة،” تعليم بيرسون
